Civen Metal Material (Shanghai) Co., Ltd. on Hiinas üks juhtivaid ühe -küljega töödeldud vaskfooliumi tootjaid ja tarnijaid. Tere tulemast ostma meie tehasest hulgi vastupidavat, ühepoolselt{4}}töödeldud Hiinas valmistatud vaskfooliumi. Kui teil on koostöö kohta küsimusi, saatke meile julgelt e-kiri.

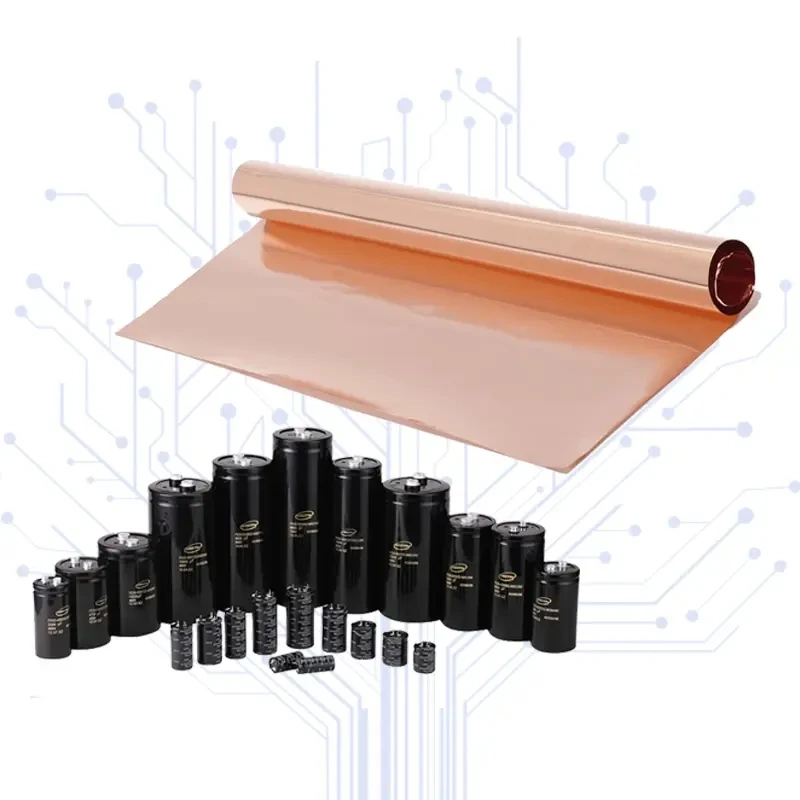

Ühe-küljega töödeldud RA vaskfoolium on loodud kahe erineva pinnatingimusega: mikro-karestatud töödeldud pool dielektriliseks sidumiseks ja töötlemata sile külg vooluahela peentöötluseks.
Ühe-külje elektrokeemiline töötlus loob mehaanilised kinnituspunktid, mis parandavad vase-dielektrilist adhesiooni, jättes vastaspinna siledaks. See pinnakonfiguratsioon võib aidata säilitada söövitamist seal, kus on vaja peeneid vooluahela mustreid.
Vaskfoolium toodetakse täppisvaltsimise ja pideva heleda lõõmutamise teel. Selle ümberkristalliseeritud võrdse teljega teraline struktuur tagab dünaamilise painde vastupidavuse, mis on vajalik korduvateks painutustöödeks.
Materjali tarnitakse mitme paksusega ja seda saab lõigata vastavalt rakenduse -spetsiifilisele laiusele paindliku vooluahela, FCCL-i, varjestuse ja akurakenduste jaoks.
Võtmematerjal
Alusmaterjal:Kõrge -puhtusastmega hapniku-vaba vask, sealhulgas OFE / C10100 / C10200 klassid, vase puhtusega 99,99% või suurem.
Kristalli struktuur:Ümberkristalliseeritud võrdne teraline struktuur, mis on optimeeritud mitme{0}}etapilise külmvaltsimise ja pideva säraga lõõmutamise kaudu.
Ravi kiht:Patenditud nodulariseeritud elektrolüütiline töötlus rakendatakse ainult töödeldud poolele. Valikuline korrosioonitõkkekiht-võib kanda ka matile poole.
Puhtuse kontrollimine:Praegune toote spetsifikatsioon sätestab, et materjali puhtuse ja kaasamise kontrollimiseks kasutatakse ultraheliskannimist ja ICP{0}}OES-i elementanalüüsi.
Jõudlusomadused
Ühe{0}}külje liimimine
Töödeldud pind annab dielektriliste materjalide mehaanilised kinnituspunktid, samal ajal kui vastaskülg jääb töötlemata. Polüimiid- (PI) ja PET-substraatide koorimistugevuseks on määratud 0,8–1,4 kN/m.
Dünaamiline paindlikkus vastupidavus
Foolium talub rohkem kui 150 000 MIT voltimistsüklit määratud katsetingimustes 1 mm raadiusega ja 500 g koormusega.
Kontrollitud paksus
Paksuse tolerantsi reguleeritakse ±3% piires kogu pooli laiuses, et vähendada lokaalseid erinevusi, mis võivad mõjutada vooluahela töötlemist ja impedantsi konsistentsi.
Soojustakistus
Praegune spetsifikatsioon ütleb, et materjal talub lamineerimistemperatuuri kuni 180 kraadi ilma oksüdatsiooni lagunemiseta.
Rakenduste jaoks, mis vajavad töötlemist mõlemal vaskpinnal,Kahekordse-küljega töödeldud RA vaskfooliumpakub erinevat sidumiskonfiguratsiooni.
Tehnilised andmed
| Parameeter | Spetsifikatsioon |
|---|---|
| Alusmaterjal | OFE / C10100 / C10200 hapniku{2}}vaba vask |
| Vase puhtus | Suurem või võrdne 99,99% Cu |
| Nominaalne paksus | 9 / 12 / 18 / 25 / 35 μm |
| Paksuse taluvus | ±3% kogu pooli laiuses |
| Tõmbetugevus | 300-450 MPa |
| Pikendamine | 15–35% |
| Koorimise tugevus | PI ja PET puhul 0,8–1,4 kN/m |
| Pinna karedus, töödeldud külg | Rz 0,8–1,8 μm |
| Pinna karedus, töötlemata külg | Ra Väiksem või võrdne 0,4 μm |
| Elektrijuhtivus | Suurem või võrdne 100% IACS |
| Standardne rulli laius | 10–620 mm |
| Edge Burr | Vähem kui 3 μm või sellega võrdne |
| Südamiku siseläbimõõt | 3 tolli (76 mm) või 6 tolli (152 mm) |
Tootmine ja kvaliteedikontroll
Täpne külmvaltsimine
Fooliumi paksuse reguleerimiseks suletud-ahela pingetingimustes kasutatakse mitut-kõrge valtsimismasinat, säilitades ühtlase gabariidi kogu pooli ulatuses.
Hele lõõmutamine
Pidevalt kaitsvaid{0}}atmosfääriahjusid kasutatakse sisemise pinge leevendamiseks ning ümberkristallitud vase struktuuri ja pikenemisomaduste stabiliseerimiseks.
Ühepoolne{0}}ravi
Automaatne elektrolüütiline sadestamine rakendab mikro-nodulaarset töötlust ühele määratud pinnale, hoides samal ajal vastaspinna töötlemata ja siledana.
Ülevaatus
Valmis materjal läbib 100% automaatse optilise kontrolli aukude, servapragude ja pinnakriimustuste suhtes. Tõmbe-, pikenemis- ja koorumis{2}}tugevuse testimine viiakse läbi põhi-spiraaliga enne lõplikku lõikamist.
Rakendused
Paindlikud trükiskeemid
Ühe töödeldud liimimispinna ja ühe sileda pinna kombinatsioon muudab fooliumi sobivaks FPC hingetsoonide, kokkupandavate nutitelefonide vooluringide, sülearvutite ekraani hingede ja suure{0}}tihedusega kaameramooduli kaablite jaoks.
FCCL tootmine
Fooliumi saab lamineerida PI- või PET-kiledega ühepoolsete või kahepoolsete painduvate vask-laminaatstruktuuride jaoks.
EMI varjestus
Juhtivat vaskpinda saab kasutada juhtivates lintides ja kõrgsageduslike telekommunikatsiooniseadmete EMI-kaitsetihendites.
Akuvoolu kollektorid
Fooliumi saab kasutada spetsiaalsete painduvate sakkide jaoks liitium-ioonkotielementides, kus ühendus puutub kokku pideva vibratsiooni ja korduva mehaanilise pingega.
Kohandamine ja tarnevalikud
Toodet saab tarnida kohandatud mõõtmete ja pinna{0}}töötlustingimustega vastavalt kliendi töötlemissüsteemi nõuetele.
Paksus:9 / 12 / 18 / 25 / 35 μm standardvalikud
Lõikelaius:Kuni 10 mm
Edge Burr:Vähem kui 3 μm või sellega võrdne
Pinnatöötlus:Töödeldud-külje Rz-d saab reguleerida vastavalt liimisüsteemile
Liimiga ühilduvus:Epoksiid-, akrüül- ja modifitseeritud polüimiidsüsteemid
Südamiku siseläbimõõt:3 tolli (76 mm) või 6 tolli (152 mm)
Proovirullid: 50–100 m
Töödeldud-külgkaredust saab häälestada vastavalt kliendi liimikeemia ja lamineerimise nõuetele.
Pakkimine ja kohaletoimetamine
Iga mähis tarnitakse riputatud puidust kastis. Materjal on passiveeritud ja vaakum-suletud anti-staatilisesse alumiiniumfooliumkotti koos aktiivse kuivatusainega, et vähendada transportimise ajal kokkupuudet niiskuse ja oksüdatsiooniga.
Laser-söövitatud identifitseerimisnumbrid sisemisel südamikul võimaldavad jälgida sulandinumbrit, põhipooli ID-d, tootmiskuupäeva ja paksusprofiili.
Standardsed laospetsifikatsioonid:2-3 nädalat.
Kohandatud pilu laiused või spetsiaalsed pinnatöötlused:4-6 nädalat.
